Mapa svarů z výrobního výkresu — digitálně a dohledatelně
Mapa svarů v ArcTrace vzniká přímo z výrobního výkresu. Nahrajete PDF, DXF, DWG nebo fotku papírového výkresu a systém z něj udělá interaktivní podklad, do kterého se zakreslí jednotlivé prvky — svary, dílce, kóty a poznámky. Každá značka na výkrese je od té chvíle živý záznam, ne jen kolečko tužkou.
U svaru vidíte předpis i skutečnost: jakou WPS se má svařovat, kdo ho svařil, jakou šarží přídavného materiálu, kdy a s jakým předehřevem — a jak dopadla NDT kontrola. Barva značky na výkrese ukazuje stav, takže mistr na jeden pohled pozná, co je hotové, co čeká na zkoušku a kde se opravuje. Kniha svarů, materiálový list s tavbami i rozměrový protokol se pak vygenerují z těchto dat, ne z paměti.
Klíčové funkce
- Podklad z PDF, DXF, DWG i fotky výkresu — s vrstvami, stránkami a plynulým zoomem
- Rozpoznání prvků: z geometrie u DXF a DWG, návrh od AI u obrázků a PDF — vždy s lidskou revizí
- Prvky výkresu: svar, dílec, kóta a poznámka, každý s vlastní pozicí a stavem
- Vlastnosti svaru dle norem — značka ISO 2553, a/z, metoda ISO 4063, poloha ISO 6947, stupeň jakosti ISO 5817
- Stavy prvku od „nezahájeno" přes „svařeno" a „čeká na NDT" až po „přijato" nebo „oprava"
- Dávkový svařovací záznam — společné údaje zadáte jednou a zaškrtnete svary, kterých se týkají
- Fotodokumentace z dílny přímo k prvku, včetně fotoaparátu v aplikaci
- Měření kót s vazbou na kalibrované měřidlo a automatickým verdiktem
- Rozsah NDT v procentech na metodu a zakládání protokolů rovnou ze zápisů z výroby
- Sledování po kusech — kus se načte skenem sériového čísla nebo šarže
- Revize výkresu: nová revize archivuje starou i s jejími záznamy
- Výstupy: Kniha svarů (PDF), rozměrový protokol a tabulka prvků a záznamů do XLSX
Jak to funguje
Krátké ukázky přímo z aplikace — bez přihlašování a bez marketingových triků.
Z výkresu mapa svarů
Nahrání výkresu, rozpoznání prvků z geometrie a revize návrhu před spuštěním do výroby.

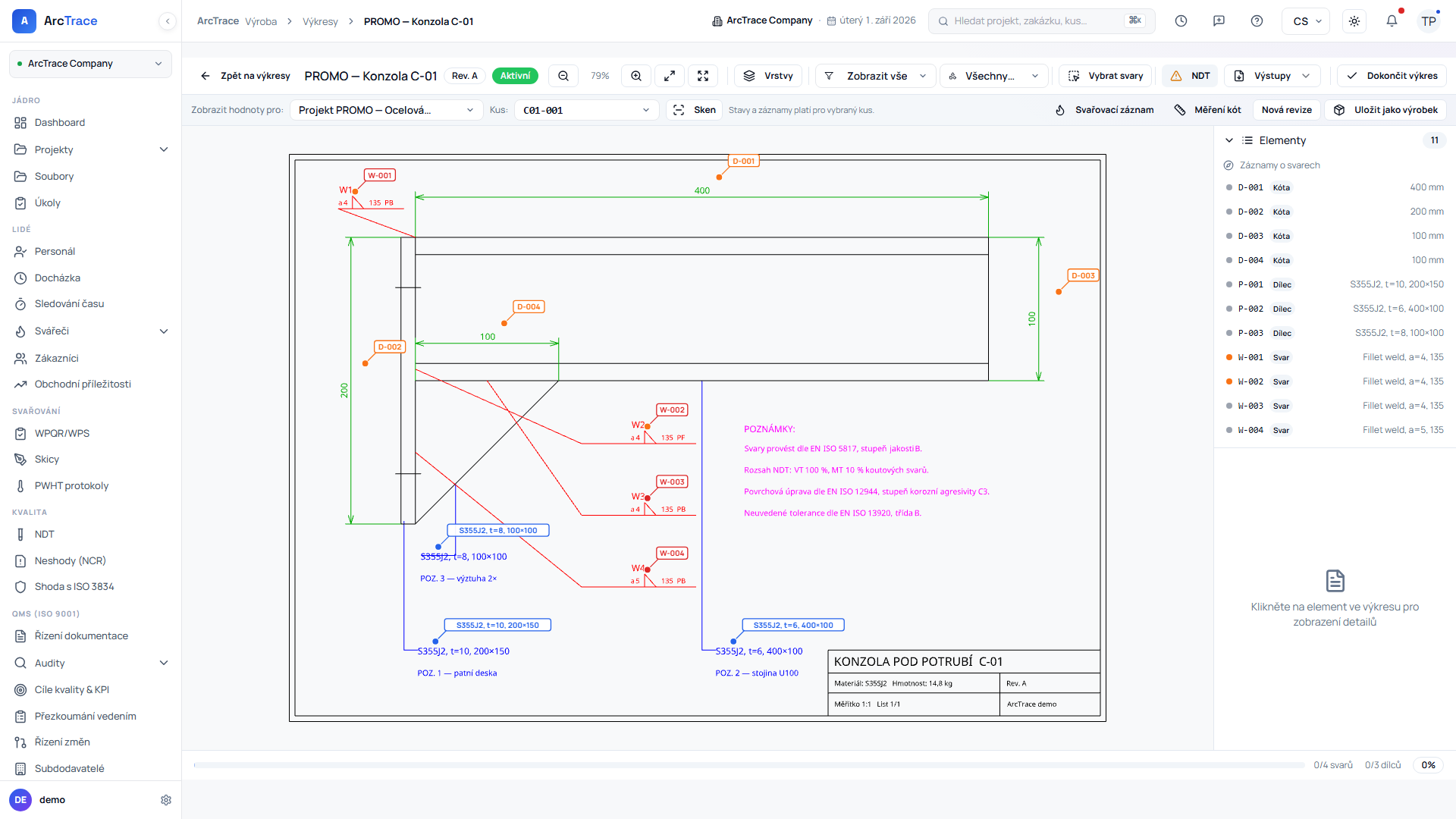

Mapa svarů v provozu
Značky svarů na výkrese, filtr podle stavu a detail prvku s WPS, materiálem a historií.
Zápis svařování z dílny
Dávkový záznam přes několik svarů — svářeč, šarže přídavného materiálu, parametry a foto.
Kniha svarů a trasovatelnost
Rozsah NDT, plnění kontrol a export knihy svarů s materiálovým listem pro audit.
- Nahrajete výkres a rozhodnete, kdy z něj mají vzniknout prvky — hned, nebo až později ručně. U DXF a DWG se vytáhnou přímo z geometrie výkresu, u PDF a obrázků je navrhne AI.
- V revizi rozpoznání zkontrolujete návrh — u každého prvku vidíte míru spolehlivosti, můžete ho potvrdit, opravit, doplnit ručně kliknutím do výkresu, nebo odmítnout. Do výroby se nedostane nic, co neviděl člověk.
- Svarům přiřadíte WPS, materiál a rozsah NDT. Chybějící prvky si výkres umí doplnit z kusovníku — a naopak svary z výkresu přenese do kusovníku, aby seděl rozpad zakázky.
- Výkres spustíte do výroby. Na dílně se z něj stane pracovní plocha: svářeč vybere svary, které dělal, jednou zadá společné údaje (datum, WPS, šarže drátu, plyn) a ke každému svaru vznikne vlastní záznam. Přidá fotku a mistr vidí barvu značky měnit se v reálném čase.
- Nevyhovující zkouška založí neshodu, oprava se zapíše jako další záznam k témuž svaru. Historie zůstává celá — nic se nepřepisuje.
- Na konci vygenerujete Knihu svarů: mapu svarů, seznam prvků, kompletní trasovatelnost, materiálový list s tavbami a atesty i přehled svářečů. To je ten dokument, který u auditu dle EN 1090 nebo ISO 3834 chtějí vidět.
Pro koho je modul Výkresy a mapy svarů
- Výrobci ocelových konstrukcí, kteří k zakázce dokládají knihu svarů a mapu svarů
- Svařovny s několika mistry a směnami, kde se stav zakázky dnes zjišťuje obcházením dílny
- Firmy s opakovanou výrobou — jeden výkres slouží mnoha zakázkám a záznamy se vedou per kus
- Svářeční dozoři (IWE/IWT) a manažeři kvality, kteří musí u auditu dohledat konkrétní svar
- Tlaková a potrubní technika, kde je dohledatelnost svaru zpět k tavbě podmínkou převzetí
Podívejte se na řešení pro svářečské dílny , výrobní firmy .
Napojení na další moduly
ArcTrace je jeden systém — data se mezi moduly propisují automaticky.
Časté dotazy k modulu Výkresy a mapy svarů
Mapa svarů je výkres, na kterém je každý svar označený a očíslovaný, takže se k němu dá přiřadit svářeč, postup, přídavný materiál a výsledek kontroly. Zákazník i dozor pak umí dohledat konkrétní svar zpět k tomu, kdo a čím ho udělal. U ocelových konstrukcí dle EN 1090-2 i u tlakových zařízení je to standardní součást předávací dokumentace.
PDF, DXF, DWG a běžné obrázkové formáty (PNG, JPG, WEBP) — tedy i fotku nebo sken papírového výkresu. DXF a DWG se vykreslují vektorově včetně vrstev, které lze zapínat a vypínat.
Ano, ale výsledek vždy prochází lidskou revizí. U DXF a DWG se prvky vytáhnou přímo z geometrie výkresu — ze značek svarů, kót a popisů dílců. U PDF a obrázků návrh vytvoří AI a u každého prvku uvede míru spolehlivosti. Do výroby se dostane jen to, co potvrdí technolog.
Ne. Zápis běží na telefonu nebo tabletu přímo u svařence. Svářeč vybere svary, které dělal, společné údaje pro celou dávku zadá jednou a přidá fotku fotoaparátem v aplikaci. Nejčastější zdroj chyb — přepisovaná šarže drátu u každého svaru zvlášť — tím zmizí.
Výkres může být předlohou karty výrobku. Zakázka ho pak sdílí místo kopírování a stavy i záznamy se vedou zvlášť pro každý kus. Kus se na dílně načte skenem QR nebo čárového kódu sériového čísla, takže se záznam nemůže připsat jinému kusu.
Vydáte novou revizi — vznikne kopie předlohy a vazby na položku, projekt i zakázku se přepnou na ni. Stará revize zůstane jako archiv se svými záznamy, takže se hotové kusy dají doložit podle výkresu, podle kterého se opravdu vyráběly. Rozpracované kusy můžete na novou revizi přepnout, nebo je nechat dojet podle staré.
Ano, oběma směry. Výkres si umí doplnit svary a dílce, které kusovník zná a na výkrese chybí, a naopak svary z výkresu přenést do kusovníku. NDT protokol se zakládá rovnou ze zápisů z výroby a nese vazbu na konkrétní svary a kusy, takže plnění předepsaného rozsahu kontrol vidíte průběžně, ne až na konci.
Ano. Vidíte, kdo je na výkrese s vámi, změny se propisují v reálném čase, a když do stejného pole mezitím zapsal někdo jiný, systém to oznámí a nabídne volbu místo tichého přepsání.
