Papírový výkres s kolečky tužkou nahradí digitální mapa svarů. Každá značka je živý záznam: stav, svářeč, šarže drátu, WPS, výsledek NDT i fotka z dílny. Kniha svarů a materiálový list pak vzniknou z dat, ne z paměti.
Nahrajete PDF, DXF, DWG i fotku papírového výkresu. Nic se nepřekresluje.
Nahráno přímo v aplikaci — žádná animace, žádný mockup.
Nejde o to, že by firmy svary neevidovaly. Jde o to, že je evidují třikrát — a pokaždé jinak.
Co je svařené, co čeká na zkoušku a kde se opravuje, se zjišťuje obcházením dílny a dotazem na směnu. Na výkrese jsou kolečka, na papíře poznámky, ve výkazu nic.
Excel se vyplňuje večer nebo před předáním. Šarže drátu se dohledává z paměti, u opravovaných svarů se historie ztratí úplně.
„Ukažte nám ten svar" znamená projít výkres, výdejku materiálu, docházku a NDT protokoly ve čtyřech šanonech — a doufat, že si to někdo pamatuje stejně.
Výkres zůstane výkresem od konstrukce. Přibude nad ním vrstva prvků — a s ní všechno ostatní.
Všechna videa jsou nahraná přímo v ArcTrace na reálné svařované konstrukci. Bez střihu marketingem.
Nahrání výkresu, rozpoznání prvků z geometrie a revize návrhu před spuštěním do výroby.
Dávkový záznam přes několik svarů — svářeč, šarže přídavného materiálu, parametry a fotka.
Rozsah NDT, plnění kontrol a export knihy svarů s materiálovým listem pro audit.
Žádný krok navíc oproti tomu, co dnes děláte. Jen se to zapisuje tam, odkud se to dá vytáhnout.
PDF, DXF, DWG nebo fotka výkresu. Vektorové formáty i s vrstvami.
Prvky z geometrie výkresu, u obrázků návrh od AI — vždy s lidskou revizí.
Svaru se přiřadí WPS, materiál a rozsah NDT. Chybějící prvky doplní kusovník.
Zápis svařování, foto a měření kót z mobilu. Stav se mění v reálném čase.
Kniha svarů, materiálový list s tavbami a rozměrový protokol na jedno kliknutí.
Mapa svarů není samostatná aplikace — stojí na stejných datech jako WPS, NDT a výroba.

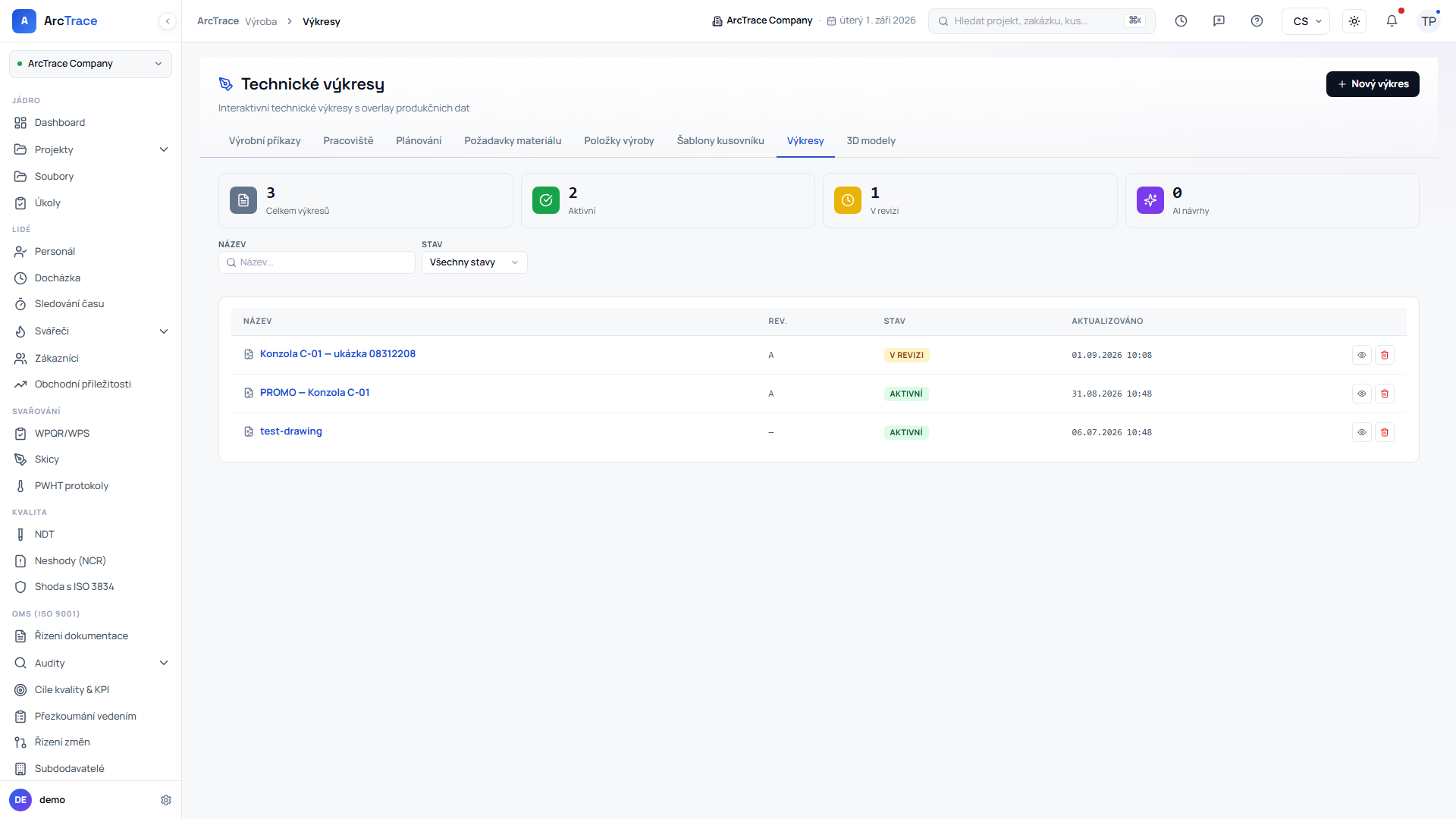

Kompletní sada obrazovek je v galerii aplikace.
Všechny výstupy vznikají z týchž dat, která se zapsala při práci. Nic se nepřepisuje podruhé.
Mapa svarů, seznam prvků, kompletní trasovatelnost po záznamech, materiálový list s tavbami a atesty a přehled svářečů. Volitelně po kusech.
Jmenovité hodnoty, tolerance, naměřené hodnoty, odchylka, měřidlo a datum. Verdikt vyhovuje/nevyhovuje s výslednou rekapitulací.
Tabulka prvků, výrobních záznamů, kusů, materiálů a svářečů pro vlastní zpracování nebo předání zákazníkovi ve formátu, který si vyžádal.
Ne. Nahrajete to, co máte — PDF z konstrukce, DXF nebo DWG, klidně i fotku nebo sken papírového výkresu. Výkres zůstane výkresem; systém nad ním jen drží vrstvu prvků, tedy značky svarů, dílců, kót a poznámek s jejich pozicí.
Většinu práce udělá rozpoznání. U DXF a DWG se prvky vytáhnou přímo z geometrie výkresu — ze značek svarů, kót a popisů dílců. U PDF a obrázků návrh vytvoří AI. Technolog pak návrh projde, potvrdí nebo opraví; u typově shodných výkresů se navíc dají prvky zkopírovat z dřívějšího výkresu i s jejich vlastnostmi.
Na telefonu nebo tabletu. Výkres má pracovní režim přes celou obrazovku, svářeč vybere svary, které dělal, společné údaje zadá jednou pro celou dávku a fotku pořídí fotoaparátem přímo v aplikaci. Kus se načte skenem QR nebo čárového kódu sériového čísla.
Vydáte novou revizi. Vznikne kopie předlohy, vazby na položku, projekt i zakázku se přepnou na ni a stará revize zůstane jako archiv se svými záznamy. Hotové kusy tak jde doložit podle výkresu, podle kterého se opravdu vyráběly. Rozpracované kusy můžete přepnout na novou revizi, nebo je nechat dojet podle staré.
Ano — s tím rozdílem, že se nevede, ale vzniká. Kniha svarů se vygeneruje z toho, co se zapsalo při práci: mapa svarů, seznam prvků, kompletní trasovatelnost, materiálový list s tavbami a atesty a přehled svářečů. Souběžně se stejných dat vytáhne rozměrový protokol a tabulka prvků a záznamů do XLSX.
První výkres s mapou svarů zvládnete během ukázky. Reálné nasazení stojí a padá s tím, kdo bude prvky kontrolovat a jak si nastavíte rozsahy NDT — na to obvykle stačí jedno odpoledne s technologem. Rozjezd probíhá na jedné zakázce, ne na celé výrobě naráz.
U ocelových konstrukcí dle EN 1090-2 a u tlakových zařízení je označení a dohledatelnost svaru součástí předávací dokumentace, takže obvykle obojí. Praktický přínos je ale jinde: bez mapy se stav zakázky zjišťuje obcházením dílny a při reklamaci se dohledává, kdo co svařil, z paměti.
Ne. Výkresy a mapy svarů jsou modul — používáte, co potřebujete. Napojení na WPS, NDT, kusovník nebo sklad zapnete tehdy, až bude dávat smysl.
Detailní popis modulu i napojení na ostatní části systému najdete na stránce Výkresy a mapy svarů.
Nezávazná 20minutová ukázka. Vezmeme reálný výkres z vaší výroby, nahrajeme ho a projdeme celý průchod až po knihu svarů.
ArcTrace vyvíjí Michal Pernica na základě zkušeností se svařováním, technickým dozorem a dokumentací menších a středních výrobních firem.
